فولاد ابزاری سردکار

فولاد ابزاری سردکار

فولاد های ابزاری سردکار به طور معمول برای ساخت ابزارهایی نظیر برش, خم, فورج سرد و موارد مشابه مورد استفاده قرار میگیرند که دمای سطحی آنها در حین کار بیشتر از 200 درجه سانتیگراد نباشد. البته استثناهایی نظیر فولاد مارجرینگ 1.2706 که دماهای سطحی بیشتری (تا 450 درجه سانتیگراد) را تحمل می کنند نیز وجود دارند.

انواع فولاد های ابزاری سردکار

  • فولادهاي کم آلياژ و سخت شونده در روغن (O)
  • فولادهاي آلياژ متوسط هوا سخت (A)
  • فولادهاي سردکار پر کروم پر کربن (D)

ويژگی فولاد های سردکار

  • اين فولادها قابليت حفظ سختي در دماي بالا را ندارند اما در دماهاي پايين مقاومت سايشي بالايي دارند.
  • عمق سختي پذيري بالا بوده و اعوجاج کمي در حين عمليات حرارتي دارند.
  • احتمال ترک برداشتن در اشکال پيچيده حين عمليات حرارتي وجود دارد.
  • استفاده براي برش در دماهاي پايين مقرون به صرفه تر است.
  • سختکاري خانواده O در دماي پايين تر از 2 گروه ديگر انجام مي گردد لذا مقاومت سايشي متوسط همراه با چقرمگي بالا دارند( نسبت به گروه هاي A , D)
  • ميزان عناصر آلياژي گروه A مابين O , D است، قابليت ماشينکاري آن ها به علت منگنز کم است.
  • دماي سختکاري از O بالاتر اما از D کمتر است.
  • درگروه D به دليل وجود درصد بالاي Cr مقاومت به سايش بالاتر است.

انواع فولاد سردکار پر آلیاژ(گروه D)



فولاد ابزاری سردکار SPK   (1.2080  ،  K100)

فولاد 1.2080 (SPK) که از دسته فولادهای آلیاژی سردکار می باشد با مشخصه X210Cr12 و در استاندارد بهلری با نام k100 نیز در بازار معروف است. این فولاد جزء فولادهای سردکار پر کربن و پر کروم (%۱۲) محسوب می شود.

وجود کربن و کروم بالا در فولاد SPK خواص سختی پذیری فوق العاده ای به این فولاد داده که باعث شده است این فولاد یکی از پر مصرف ترین فولاد های ابزار سردکار در ایران محسوب شود.

فولاد سردکار ۲۰۸۰ از ترکیب شیمیایی %۲٫۲ کربن، %۰٫۴ سیلیسیوم، %۰٫۴۵ منگنز و %۱۱ -۱۲ کروم تشکیل شده و دمای آنیل کاری این فولاد در حدود ۸۵۰-۸۰۰ درجه سانتیگراد و این فولاد در دمای ۱۰۵۰-۸۵۰ تحت عملیات فورجینگ قرار می گیرد.

جدول استانداردها و نام های بین المللی

HRC عملیــــات حرارتـــــــی آنالـــیـــــــــــــــز استاندارد آلمان
سختی به راکول درجه حرارت برگشت محیط خنک کردن آبکاری تابانیدن آهنگری C Si Mn Cr Mo Ni V W

DIN

 W.Nr
63-65 100-400 روغن حمام نمک 200-250C
400-450C
تا قطر 25 میلیمتر هوای خشک فشرده		 930-980 800-850 1050-850 2.00 11.5 X210Cr12 2080



روسیه
Gost		 ایتالیا
UNi		 انگلیس B.S امریکا AISI آساب سوئد پلدی چک و CSN تایسن آلمان (TEW) روشلینگ آلمان (زاراشتال) بـهـلــــــــر
نام قدیم نام جدید
Ch12 X210Cr
13Ku		 BD3 D3 2002
CSN:19436		 BORA12 RCC SPECIALK

(SPK)

 K100

کاربردهای SPK :

  1. ابزار تراشکاری و پانچ کردن
  2. تیغه های برش
  3. ابزار برقوکاری

سایر مشخصات

  • دمای فرجینگ (Forging) :1050-850
  • دمای آنیلینگ (Annealing) : 850-800
  • دمای سختی پذیری(Hardening) : 970-940
  • محیط خنک کردن (Quench) : روغن- حمام نمک – هوا
  • دمای برگشت (Tempering) : 400-100
  • دماها برحسب سانتی گراد می باشد.

فولاد ابزاری سردکار SPK NL  (1.2601،K105)

با ایجاد اختلاف اندک در عناصر پایه فولاد SPK و اضافه کردن عناصری نظیر وانادیوم و تنگستن ، فولاد SPK NL  تولید میشود که علاوه بر سختی بیشتر، مقاومت به سایش بالاتری دارد.

کاربردهای فولاد SPK NL

  1. ابزارهای تراشکاری حساس به شکست
  2. کلاهک ها
  3. قالب های کله زنی
  4. تیغه های برشی
  5. ابزارهای داخل تراشی

سایر مشخصات

  • دمای فرجینگ (Forging) :1050-850
  • دمای آنیلینگ (Annealing) : 850-800
  • دمای سختی پذیری(Hardening) : 1080-1050 ، 1010-980
  • محیط خنک کردن (Quench) : روغن- حمام نمک – هوا همراه با نیتراسیون
  • دمای برگشت (Tempering) : 570-520 ، 400-100
  • دماها برحسب سانتی گراد می باشد.

فولاد سردکار SPK R (1.2436  ، k107)

(SPK R ) یک فولاد ابزار کار سرد پر آلیاز است و سختی پذیری آن بیشتر از X210Cr12(SPK) می باشد. نمونه هایی از کاربرد  آن عبارتند از تیغه های فولادی برای برش محصولات پشمی ، قالب های دوره زنی و سوراخ کاری ، وسایل خان کشی ، قالب های کله زنی سرد ، قالب های ریختگی تحت فشار آلومینیوم ، قالب های تولید لوله ، قالب های کشش ، گیج ها ، ابزارهای چوب بری تحت تنش بالا و بدون نیاز به چقرمگی زیاد ، ابزار پرس در صنایع سرامیک و داروسازی ، پانچ ها ، برقوها ، نازل های سندبلاست ، تیغه های برش صفحات ، نوارهای فولادی تا ضخامت 3mm ، قالب های غلتشی و رزوه و قالب های کشش سیم.

جدول استانداردها و نام های بین المللی

HRC عملیــــات حرارتـــــــی آنالـــیـــــــــــــــز استاندارد  آلمان
سختی به راکول درجه حرارت برگشت محیط خنک کردن آبکاری تابانیدن آهنگری C Si Mn Cr Mo Ni V W DIN W.Nr
64-66 100-400 روغن حمام نمک 200-250C
یا
400-450C
هوا – هوای فشرده		 950-980 800-850 1050-850 2.10 11.5 0.7 X210CrW12 2436
روسیه
Gost		 ایتالیا
UNi

انگلیس B.S

 امریکا AISI آساب سوئد پلدی چک و CSN

تایسن آلمان
(TEW)

 روشلینگ آلمان (زاراشتال) بـهـلــــــــر
نام قدیم نام جدید
Ch12W D6 XW5 2002
SPECIAL
CSN:19437		 BORA RCC
EXTRA		 SPECIAL KR

(SPK R)

 K107

کاربردهای فولاد SPK R

  1. سنبه ها و ابزارهای برشی برای شرایط حاد
  2. برقوکارها
  3. خان کش ها

سایر مشخصات

  • دمای فرجینگ (Forging) :1050-850
  • دمای آنیلینگ (Annealing) : 850-800
  • دمای سختی پذیری(Hardening) : 1020 ، 980 – 950
  • محیط خنک کردن (Quench) : روغن – حمام نمک – هوا همراه با نیتراسیون
  • دمای برگشت (Tempering) : 500 ، 400-100
  • دماها برحسب سانتی گراد می باشد.

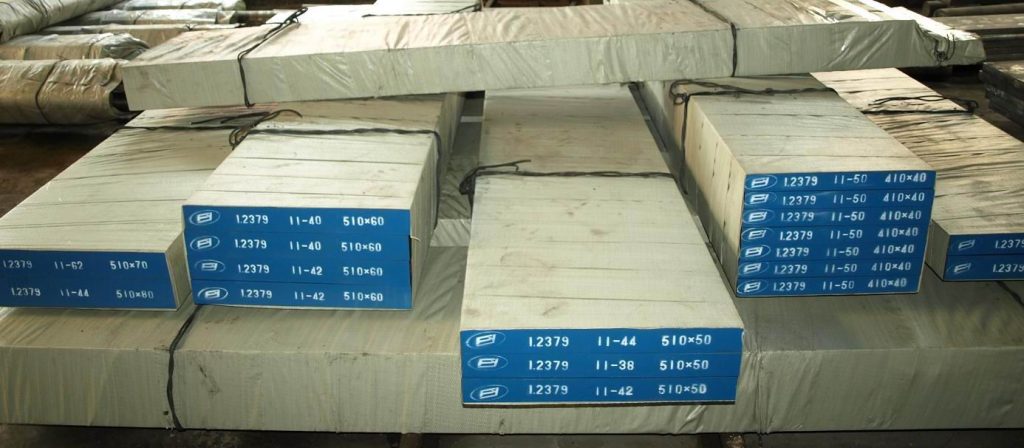

فولاد ابزاری سردکار 1.2379 (K110)

فولاد 2379   فولاد سردکار پرآلیاژ است که دارای پایداری ابعاد ، کربن و کروم بالای 12 درصد میباشد.این فولاد دارای چقرمگی خوب و به ویژه مناسب برای سختی سازی از روش هواسختی میباشد. وانادیوم بالای این فولاد باعث میشود که مقاومت به سایشی ، عمر لبه برشی ابزار و مقاومت گرمایی آن بالا رود. قابلیت جوشکاری فولاد بهتر و مقاومت در برابر هیدروژن بالا میرود. شرکت بهلر فولاد 2379 را به روش ESR  تولید کرده و فولاد K110(ISODUR)  با خواص بهتری نسبت به فولادهای موجود در بازار در اختیار مشتریان قرار میدهد.

کاربردهای فولاد K110

  1. قالب های تراش حساس به شکست
  2. قالب های نوردپیچ
  3. برقوزنها
  4. کلاهک ها
  5. غلتک های برش صنایع پروفیل ساز

سایر مشخصات

  • دمای فرجینگ ( Forging) :1050-850
  • دمای آنیلینگ ( Annealing) : 850-800
  • دمای سختی پذیری( Hardening) : 1040-1020 ، 1080-1060
  • محیط خنک کردن (Quench) : روغن- حمام نمک – هوا همراه با نیتراسیون
  • دمای برگشت ( Tempering) : 570-520 ، 400-100
  • دماها برحسب سانتی گراد می باشد.

فولاد ابزاری سردکار (1.2542  ، k450)

فولادی است مقاوم در مقابل ضربه و فشار برای ساخت انواع سنبه های پر استقامت سنبه های حکاکی _ زرگری و ضرب مسکوکات _ انواع قلم _ ماتریس برش _ تیغچه های برش ورق و میله گردهای فولادی با ضخامت و سختی زیاد به کار می رود. در کارخانجات میخ سازی نیز مصرف می شود. برای برش چوب نیز مورد استفاده قرار می گیرد. با تغییر درجه بازگشت به عنوان گرمکار نیز به کار می رود.

جدول استانداردها و نام های بین المللی

HRC عملیــــات حرارتـــــــی آنالـــیـــــــــــــــز استاندارد  آلمان
سختی به راکول درجه حرارت برگشت محیط خنک کردن آبکاری تابانیدن آهنگری C Si Mn Cr Mo Ni V W DIN W.Nr
55-59 100-400 روغن 890-920 710-750 1050-850 0.47 0.9 1.0 0.2 2.0 45WCrV7 2542



روسیه
Gost		 ایتالیا
UNi		 انگلیس B.S

امریکا AISI

 آساب سوئد پلدی چک و CSN

تایسن آلمان
(TEW)

 روشلینگ آلمان (زاراشتال)

بـهـلــــــــر
نام قدیم نام جدید
5ChW2SF 58WCr9KU BS1 S1 M4 TENAX N RTW2H MY EXTRA K450

فولاد ابزاری سردکار آموتیت (1.2510 ، K460)

در طبقه بندی فولاد های سردکار علاوه بر فولادهای Spk می توان به فولاد کاربردی دیگری با نام فولاد آموتیت اشاره کرد. فولاد آموتیت ((Amutit s به شماره استاندارد 1.2510 و با داشتن عناصر وانادیوم و تنگستن، علاوه بر خواص یاد شده در فولاد Spk ویژگی های منحصر به فردی دارد. فولاد آموتیت Amutit را به عنوان فولادی برنده و مقاوم به سایش می شناسند.این توع فولاد در شرکت بهلر با کیفیت بالاتر به عنوان K460 در اختیار مشتریان قرار میگیرد.

این فولاد با وجود قدرت برش زیاد برای ورق های نازک و مقاومت در مقابل اصطکاک شکننده نبوده و برای ابزار سردکار مانند ابزارهای نجاری _ سنبه _ ماتریس _ برش پرس و کشش و انواع ابزارهای اندازه گیری به کار می رود. در کارخانجات پروفیل سازی برای ساخت قرقره استفاده می شود پس از آبکاری فرم اصلی خود را حفظ می نماید. با پولیش عالی برای ساخت انواع قالب های ملامین _ باکلیت و پلاستیک مصرف می شود.

جدول استانداردها و نام های بین المللی

HRC عملیــــات حرارتـــــــی آنالـــیـــــــــــــــز استاندارد  آلمان
سختی به راکول درجه حرارت برگشت محیط خنک کردن آبکاری تابانیدن آهنگری C Si Mn Cr Mo Ni V W DIN W.Nr
63-65 100-400 روغن
حمام نمک 200-250C
تا قطر 20میلیمتر		 820-780 710-750 1050-850 0.95 1.1 0.5 0.1 0.5 100MnCrW4 2510
روسیه
Gost		 ایتالیا
UNi		 انگلیس B.S امریکا AISI آساب سوئد پلدی چک و CSN تایسن آلمان (TEW) روشلینگ آلمان (زاراشتال) بـهـلــــــــر
نام قدیم نام جدید
9ChWG BO1 O1 DF2 STABiL K
CSN:19314		 VERESTA V RUS3 AMUTITS K460

کاربردهای فولاد K460  در صنایع مختلف:

  1. ابزار تراشکاری برای پیچ تراشی
  2. تیغه فرزها
  3. برقوکاری
  4. پرگارهای آهنی

سایر مشخصات

  • دمای فرجینگ ( Forging) :850-1050
  • دمای آنیلینگ ( Annealing) : 710-750
  • دمای سختی پذیری( Hardening) : 780-820
  • محیط خنک کردن (Quench) : روغن- حمام نمک
  • دمای برگشت ( Tempering) : 100-400
  • دماها برحسب سانتی گراد می باشد

فولاد ابزاری سردکار نقره ای(1.2210 ، K510)

فولاد نقره ای (آموتیت) به صورت سنگ زده برای ساخت انواع سنبه، پین ، مته ، حدیده ،  قلاویز برقو و وسایل دقیق مانند محور ماشین های کوچک به کار می رود.

جدول استانداردها

HRC عملیــــات حرارتـــــــی آنالـــیـــــــــــــــز استاندارد
آلمان
سختی به راکول درجه حرارت برگشت محیط خنک کردن آبکاری تابانیدن آهنگری C Si Mn Cr Mo Ni V W DIN W.Nr
64-66 100-400 آب
روغن تا قطر 12 میلیمتر		 780-810
810-840		 710-750 1050-850 1.18 0.7 0.1 115CrV3 2210



فولاد ابزاری سردکار K340 (انحصاری بهلر)

فولاد K340 فقط در کارخانه بهلر با گرید ISODUR به روش ESR تولید میشود. با توجه به عناصر آلیاژی و تولید شده به روش ESR   ،  K340   دارای مقاومت برشی (سایشی و چسبندگی ) ، چقرمگی و استحکام فشاری خوبی است و همچنین در طول انواع عملیات حرارتی دارای پایداری ابعاد قابل توجهی می باشد.

سایر مشخصات

  • دمای فرجینگ (Forging) :850-1050
  • دمای آنیلینگ (Annealing) : 800-850
  • دمای سختی پذیری(Hardening) : 1040-1060
  • محیط خنک کردن (Quench) : روغن- حمام نمک-هوا
  • دماها برحسب سانتی گراد می باشد.

جهت دریافت مشاوره و خرید فولاد های ابزاری سردکار با کارشناسان ما در بخش فروش تماس حاصل فرمایید.
